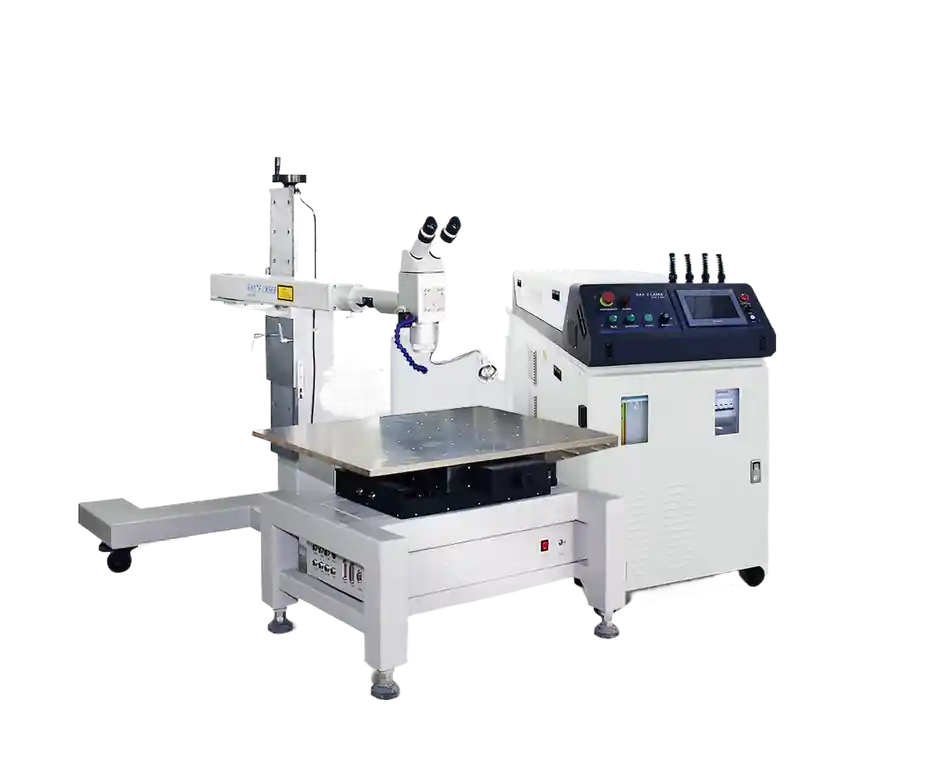

Echipament de sudare laser, pentru reparare matrițe, MOLD 301
Echipament de sudare laser, pentru repararea matrițelor, seria MOLD301/302. Spot laser de sudare de dimensiuni reduse, zonă afectată termic mică, fără poroziate, colaps, deformare termică sau schimbare a structurii metalografice după sudare. Poziționare prin observare coaxială la microscop, masă XYZ de rigiditate ridicată.
Interesat de acest produs?
Descriere Detaliata
Caracteristicile echipamentului
Diametrul spotului de sudare laser este mic, zona afectată termic este mică, iar porozitatea, colapsul, deformarea termică și schimbarea structurii metalografice nu apar după sudare, reducând semnificativ procesul de tratament post-sudare.
Observare coaxială la microscop, pentru poziționare și țintire prin focalizare, supapă cu cristale lichide și dispozitive de protecție oculară cu reflexie totală.
Funcționare stabilă, cu capacitatea de a realiza lucru continuu și intermitent.
Masă de lucru XYZ, de rigiditate ridicată, cu precizie ridicată de repetabilitate a poziționării.
Poate repara eficient toate fisurile, așchierile și deteriorările.
Aplicații
Este utilizat în mod obișnuit în industriile de fabricație a matrițelor, incluzând telefoane mobile, produse digitale, automobile și motociclete.
Descriere scurtă
Este utilizat în mod obișnuit în industriile de fabricație a matrițelor, incluzând telefoane mobile, produse digitale, automobile și motociclete.

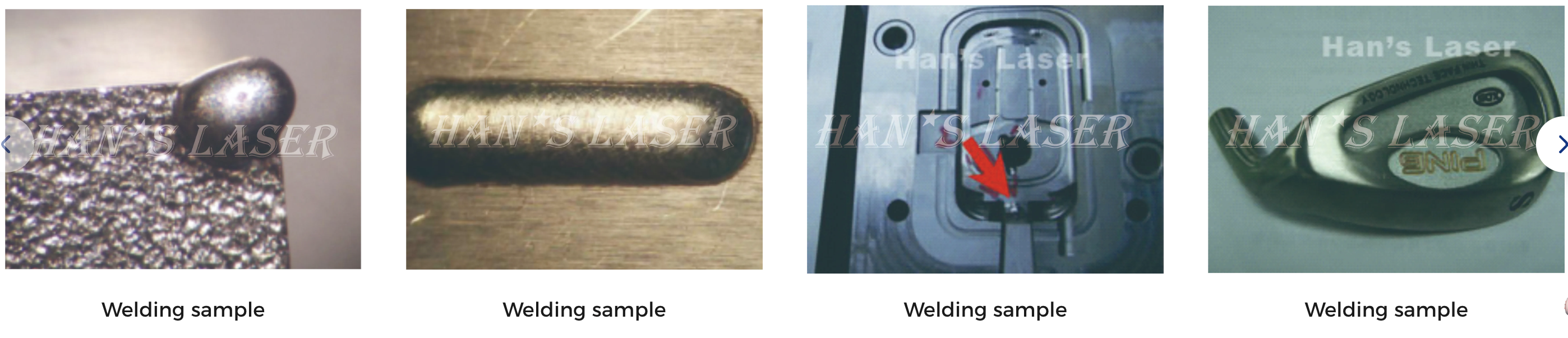

Efecte de sudare laser
Specificatii Tehnice
| Element | MOLD301 | MOLD302 |
|---|---|---|
| Mod de control | Microcomputer cu un singur chip (toate modelele) | |
| Dispozitiv de manipulare | Joystick de control industrial (toate modelele) | |
| Cursă axe X/Y | 100×100 mm (acționare cu motor pas cu pas) (toate modelele) | |
| Cursă efectivă de ridicare, axa Z | 500 mm (acționare cu motor pas cu pas) (toate modelele) | |
| Sarcină masă de lucru | <80 kg (toate modelele) | |
| Sistem de observare | Microscop (monitor CCD, opțional) (toate modelele) | |
| Dimensiune masă | 600×800 mm (toate modelele) | |
| Lungime de undă laser | 1064 nm (toate modelele) | |
| Putere maximă de ieșire laser | 300 W (toate modelele) | |
| Energie maximă per puls laser | 30 J, 60 J (opțional), 90 J (opțional) (toate modelele) | |
| Diametru minim spot | — (toate modelele) | |
| Lățime puls | ≤50 ms (toate modelele) | |
| Frecvență puls | ≤200 Hz (toate modelele) | |
| Metodă de răcire | Cu apă (toate modelele) | |
| Consum de energie sistem | 16,5 kW (toate modelele) | |
| Necesar de alimentare | 220 V/50 Hz, 3 kW (toate modelele) |
