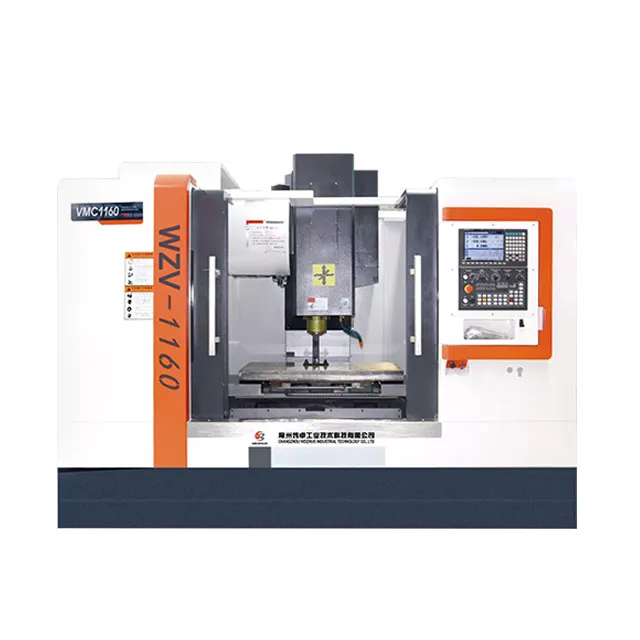

Centru de prelucrare CNC vertical, seria WZV (modele mari)
Centru de prelucrare CNC vertical, seria WZV1160/1370/1580 — extensie de capacitate mai mare a seriei WZV650/855/960/1050. Potrivit pentru prelucrări mecanice și fabricarea matrițelor. Con arbore BT40 (WZV1160/1370) sau BT50 (WZV1580), magazie de scule tip disc, 24 poziții.
Interesat de acest produs?
Descriere Detaliata
Mașina-unealtă este potrivită pentru centre de prelucrare verticale, în domeniile prelucrării mecanice și fabricării matrițelor;

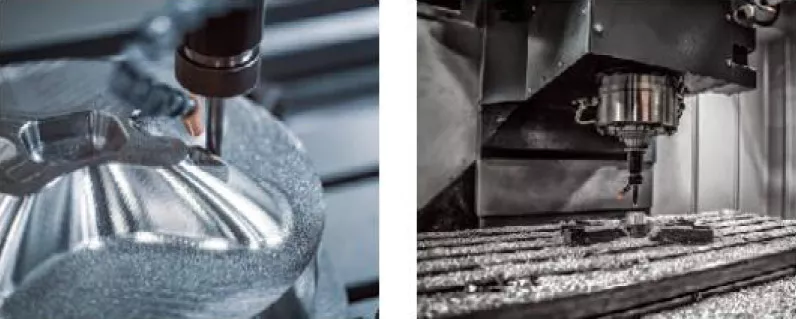

Se poate adapta cerințelor de procesare, de la degroșare până la finisare, și poate realiza diverse procese, precum frezare, găurire, filetare și alezare.
Scopul mașinii-unelte
Mașina-unealtă este potrivită pentru centre de prelucrare verticale, în domeniile prelucrării mecanice și fabricării matrițelor;
Se poate adapta cerințelor de procesare, de la degroșare până la finisare, și poate realiza diverse procese, precum frezare, găurire, filetare și alezare.
Caracteristicile strungului CNC
Nisip de rășină, de înaltă calitate
Cilindru de presiune din Taiwan
Sistem automat de lubrifiere
Arbore principal din Taiwan
Rulmenți NSK (Japonia)
Transportor de șpan, opțional
Șuruburi cu bile și șuruburi de blocare din Taiwan
Cuplaje germane R+W
Specificatii Tehnice
| Element | Unitate | WZV1160 | WZV1370 | WZV1580 |
|---|---|---|---|---|
| Dimensiune masă | mm | 1200×600 | 1500×700 | 1700×800 |
| Greutate maximă pe masă | kg | 1000 | 900 | 1500 |
| Cursă coordonate axe X/Y/Z | mm | 1100×600×600 | 1300×700×700 | 1500×800×700 |
| Distanța de la axa arborelui principal la șina de ghidare frontală a coloanei | mm | 650 | 752 | 871 |
| Distanța de la fața arborelui principal la planul mesei | mm | 120–720 | 150–850 | 150–900 |
| Viteză maximă de avans, axe X/Y/Z | mm/min | 10000 | 10000 | 10000 |
| Viteză rapidă maximă, axe X/Y/Z | m/min | 32/32/30 | 28/28/24 | 20/20/16 |
| Turație maximă arbore principal | rpm | 8000 | 8000 | 6000 |
| Con arbore principal | tip | BT40 | BT40 | BT50 |
| Motor arbore principal | kW | 11/15 | 11/15 | 15/18 |
| Servomotoare axe X/Y/Z | kW | 4/4/5 | 3/3/4,5 | 4,5/4,5/4,5 |
| Mod de conectare motoare X/Y/Z | — | Conectare directă | Conectare directă | Conectare directă |
| Tip șină de ghidare X/Y/Z | — | Trei șine liniare | Două șine liniare și una dură | Două șine liniare și una dură |
| Canal T al mesei | mm | 5–18×100 | 5–18×145 | 5–22×145 |
| Precizie de repetabilitate | mm | ±0,005 | ±0,005 | ±0,005 |
| Tip magazie de scule | — | Tip disc | Tip disc | Tip disc |
| Capacitate magazie de scule | — | 24T | 24T | 24T |
| Greutate maximă sculă | kg | 8 | 8 | 15 |
| Lungime maximă sculă | mm | 300 | 300 | 300 |
| Capacitate electrică totală | kVA | 18 | 22 | 30 |

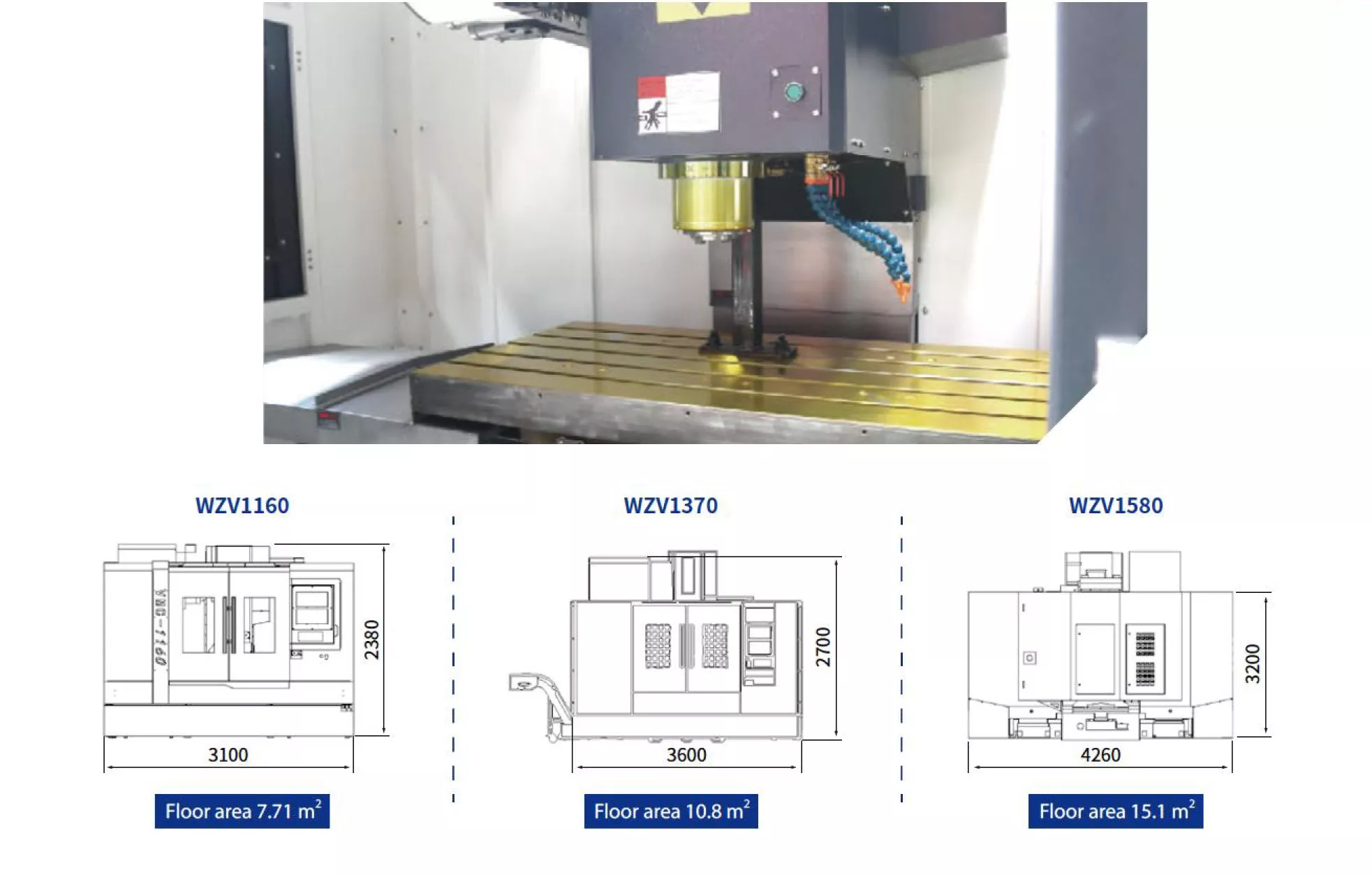

| Dimensiuni de gabarit (L×l×H) | mm | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200 |
| Greutate mașină-unealtă (aprox.) | kg | 7000 | 11000 | 12000 |
